LCD kontrolna tabla štampača: Praktični vodič za proizvođače i inženjere štampača

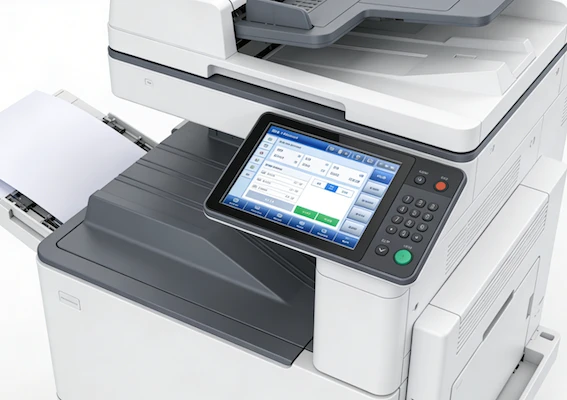

Hej svima, ako pravite ili nadograđujete štampače-bilo da se radi o kućnoj kancelariji sve-u-jednom, laserima za mala preduzeća ili čak mašinama na nivou proizvodnje{3}}{4}}znate da je kontrolna tabla štampača mjesto gdje korisnici zapravo komuniciraju s uređajem. Ovih dana skoro svaki pristojan štampač ima LCD ekran direktno na kontrolnoj tabli štampača koji prikazuje status, omogućava ljudima da biraju podešavanja, pregledaju poslove ili ispravljaju jednostavne greške bez hvatanja računara.

U stara vremena, štampači su imali osnovna LED svetla ili male displeje sa znakovima koji su samo treperili „Zaglavljivanje papira“ ili „Out of Ink“. Sada, sa modernim multifunkcionalnim štampačima, LCD kontrolna tabla štampača je postala mnogo važnija-to je u suštini lice mašine. Dobar čini da se štampač osjeća-prijateljski i pouzdan; loša vodi do frustriranih kupaca i više poziva podrške.

U ovom postu ću proći kroz sve što trebate znati o LCD-ovima kontrolne ploče štampača: vrste koje postoje, koje veličine i rezolucije imaju smisla, ključne specifikacije na koje treba obratiti pažnju, savjete za primjenu iz stvarnog{0}}svijeta i neke uobičajene glavobolje s popravkama. Izvukao sam ono što proizvođači štampača kao što su Epson, HP, Brother, Canon i Xerox zapravo koriste u svojim modelima, kao i trendove u industriji.

Razmislite o tome kako ljudi danas koriste štampače. Neko dođe do zajedničkog uredskog uređaja, treba da kopira, skenira ili odštampa nekoliko stranica sa USB diska. Bace pogled na kontrolnu tablu štampača, tapnu na nekoliko opcija ili pročitaju poruku o grešci i nastavljaju sa njom. Ako je LCD prigušen, ispran od uredskog svjetla ili ima strašne uglove gledanja, taj jednostavan zadatak brzo postaje dosadan.

Iz onoga što smo vidjeli kod popularnih modela:

• Epsonove kancelarijske linije često koriste male LCD ekrane u boji na kontrolnoj tabli štampača za prikaz menija i pregleda.
• Brother i Canon mašine srednjeg{0}}klase imaju 2 do 4 linije monohromatskih ili osnovnih displeja u boji za kontrolu troškova.
• HP LaserJets ili Canon imageCLASS jedinice višeg ranga- idu za LCD ekrane sa tekstom od 5 redova ili čak male ekrane u boji osetljive na dodir.

Promena je jasna: čak i niskobudžetni štampači sada uključuju barem osnovni grafički LCD jer smanjuje greške korisnika i čini da se uređaj oseća više premium. Kao dobavljač, stalno slušamo od OEM proizvođača štampača da je LCD kontrolna tabla štampača jedan od delova koji dobijaju najviše pritužbi ako pokvari rano ili izgleda jeftino.

Proizvođači štampača ovdje ne luduju sa fensi tehnologijom-treba im nešto pouzdano, male snage-i jeftino za proizvodnju u količini. Evo raščlambe onoga što je zapravo tamo:

• TN (Twisted Nematic) TFT: Još uvijek kralj za većinu kontrolnih ploča štampača. Super pristupačan, brz odziv (dobro za brzo skrolovanje menija), ali uski uglovi gledanja (boje se menjaju ako gledate sa strane). Odlično za prednje-ploče gdje korisnik stoji direktno ispred.
• IPS TFT: Širi uglovi (do 178 stepeni), bolja konzistencija boje i oštriji izgled. Češće je kod štampača srednjeg{2}}do-visokog-klase gdje ljudi mogu vidjeti kontrolnu tablu štampača sa različitih mjesta u užurbanoj kancelariji. Košta malo više, ali se isplati zbog zadovoljstva korisnika.
• VA TFT: Visok kontrast, duboka crna-dobro za tekstualne-teške menije. Manje uobičajeno u štampačima jer vrijeme odgovora može malo kasniti, ali se pojavljuje u nekim modelima kojima je prioritet čitljivost.

Star{0}}STN ili FSTN paneli su uglavnom nestali osim kod super{1}}niskih-modela. OLED? Rijetko se viđa u štampačima-preskupo, kraći vijek trajanja u svijetlim kancelarijskim okruženjima i rizik od izgaranja-ne isplati se kada osnovni TFT dobro radi svoj posao.

Većina LCD-ova kontrolne table štampača nije-dodirna zbog troškova, ali verzije na dodir (kapacitivne) se češće pojavljuju na ekranima od 4,3"+ u svim-u-onima.

Veličina i rezolucija direktno utiču na cenu i korisničko iskustvo na kontrolnoj tabli štampača. Evo kako izgleda tržište:

• 2,0" do 3,5": Super uobičajeno kod kućnih-štampača i malih multifunkcionalnih uređaja. Rezolucije poput 320×240 (QVGA) ili 480×272. Oni drže BOM niskim dok prikazuju osnovne ikone, tekst statusa i jednostavne menije. Razmislite o Brother MFC ili HP DeskJet seriji.

• 4,3" do 5,0": Srednje-slatko mjesto za male uredske lasere i inkjet uređaje. Često 800×480 (WVGA) ili slično. Dovoljno prostora za jasnije ikone, preglede skeniranih dokumenata ili sličice fotografija ako je u pitanju foto štampač.

• 7,0" i više: Uglavnom na višim-mašinama ili proizvodnim mašinama sa dodirom. Rezolucije se kreću na 1024×600 ili bolje. Oni omogućavaju korisnicima da se kreću kroz puna grafička sučelja, poput odabira datoteka sa USB-a ili podešavanja naprednih postavki kopiranja.

Omjeri širine i visine su obično 4:3 za kvadratne- panele ili 16:9/5 za široki ekran. Odaberite na osnovu dizajna vašeg kućišta-nemojte na silu stavljati široki ekran u kompaktno kućište ili će izgledati nespretno.

Marke štampača pažljivo balansiraju: premali i korisnici se žale da je teško čitati; prevelike i marže pojedu profit.

Kada nabavljate ili dizajnirate, ovih 10 parametara su najvažniji:

• Osvetljenost: 300–500 cd/m² za upotrebu u zatvorenom prostoru. Ako štampač može da stoji blizu prozora, pritisnite 700+ da biste sprečili odsjaj.
• Kontrast Ratio: TN oko 500:1–800:1; IPS/VA 1000:1+. Više znači jasniji tekst u menijima.
• Ugao gledanja: TN 60–70 stepeni je u redu ako su korisnici okrenuti pravo; IPS 178 stepeni je idealan za zajedničke mašine.
• Radna temperatura: -20 stepeni do +70 stepen pokriva većinu okruženja; industrijskim štampačima su potrebni širi rasponi.
• Život pozadinskog osvetljenja: LED pozadinsko osvetljenje dostiže 50,000+ sati lako-dovoljno za životni vek štampača od 5-7 godina.
• Interfejs: Mali ekrani vole SPI ili MCU (jednostavan, mali broj pinova); veći koriste RGB ili LVDS.
• Potrošnja energije: Održavajte stanje pripravnosti ispod 0,5 W; puna svjetlina povezana je s ukupnim ocjenama efikasnosti štampača.
• EMC/otpornost na smetnje: Kancelarije imaju puno buke-dobra zaštita sprječava treperenje.
• Dodirnite (ako postoji): Kapacitivni za glatki osjećaj; otporni jeftiniji, ali se brže troše.
• Obrada površine: Anti-završni slojevi protiv odsjaja/mat seče refleksije fluorescentnih svjetala.

Zanemarite bilo šta od ovoga i rizikujete neuspjehe na terenu ili loše kritike.

• Početna-početna/SOHO sve-u-jedna: Idi TN-TFT, 2,8"–3,5", 480×272. Kralj troškova, dobro radi osnove.
• Uredski laseri srednjeg opsega{0}: IPS za bolje uglove, 4,3"–5", 800×480, možda sa dodirom. Korisnici cijene lakšu navigaciju.
• Proizvodni/teški{0}}štampači: Široko{0}}temperaturni IPS, visoko{1}}svijetlo, robusno pokrovno staklo. Pouzdanost nadmašuje sve.

Trend trenutno: čak i jeftini modeli dodaju grafičke LCD u boji na kontrolnu tablu štampača jer to povećava percipiranu vrijednost i smanjuje "zašto se moj štampač ponaša čudno?" poziva.

• Bočni{0}}prikaz pomicanja/bledenja boje: Problem klasičnog TN-a-prebacite se na IPS ako se pritužbe gomilaju.
• Teško je čitati u svijetlim prostorijama: Pojačana svjetlina + dodajte premaz protiv -odsjaja.
• Pomeranje dodira ili bez odgovora: Provjerite kvalitet spajanja (optičko spajanje pomaže) i izvršite odgovarajuću kalibraciju.
• Mrtvi pikseli/vruće tačke/kratak život: Zategnite QC na uniformnosti pozadinskog osvetljenja i dolaznoj inspekciji.
• Glavobolje u lancu snabdevanja: Partner sa dobavljačima koji se mogu posvetiti dugotrajnom-trajnom radu-modeli štampača žive 3-5 godina.

Odabir pravog LCD-a za kontrolnu tablu vašeg štampača nije raketna nauka, ali pravi balans između troškova, pouzdanosti i korisničkog iskustva čini veliku razliku u tome kako vaši štampači rade u stvarnom svetu. Čvrsti ekran pretvara osnovnu mašinu u nešto što ljudi zapravo vole da koriste.

Ovdje u Minghua Display, godinama smo specijalizirani za prilagođena LCD rješenja, posebno za kontrolne ploče u štampačima, POS sistemima, medicinskim uređajima i industrijskoj opremi. Mi rukujemo svime, od malih TN modula do visokih{1}}specifikacija IPS ekrana osjetljivih na dodir, a naša snaga je istinsko prilagođavanje-podešavamo veličine, interfejse, svjetlinu, premaze, pa čak i firmver kako bi odgovarali vašim tačnim potrebama bez ludih MOQ-a ili dugog čekanja.

Bilo da osvježavate postojeću liniju pisača ili dizajnirate nešto novo, možemo brzo pružiti uzorke, podržati vaše prototipove i proširiti se na masovnu proizvodnju uz dosljedan kvalitet. Mnogi naši klijenti dolaze nam nakon posla sa generičkim dobavljačima koji nisu mogli ispuniti svoje specifikacije ili rokove isporuke.

Ako trenutno radite na projektu štampača i razmišljate o LCD kontrolnoj tabli štampača, javite nam se. Recite nam svoju ciljnu veličinu, rezoluciju, okruženje, raspon budžeta-poslat ćemo prilagođene opcije i uzorke. Pomogli smo desetinama OEM-a da smanje troškove uz istovremeno poboljšanje zadovoljstva krajnjih-korisnika, a mi bismo voljeli učiniti isto za vas. Javite se putem naše stranice ili e-pošte; hajde da razgovaramo o tome da napravimo sledećukontrolna tabla štampačaistaći se.
